Analyse von Lichtstreuung

Wenn Licht auf raue Grenzflächen, kleine Partikel oder Materialinhomogenitäten trifft, wird es aus seiner ursprünglichen Richtung abgelenkt. Diesen Effekt nennt man Lichtstreuung.



Die Intensität, Winkel- und Polarisationsabhängigkeit des Streulichts hängt in charakteristischer Weise von der Beschaffenheit der Streuzentren ab. Somit eignet sich die Analyse von Streulicht sehr gut zur berührungslosen, zerstörungsfreien Materialprüfung, beispielsweise bei der Messung von Partikelgrößen mit Laserbeugung.

In der Lichttechnik wird Streulicht zur Lichtlenkung und Homogenisierung eingesetzt.


Häufig ist Streulicht unerwünschtes Störlicht, da es die Abbildungsqualität optischer Systeme beeinträchtigt, zu Blendung oder zu einer Beschädigung von Bauteilen führen kann.



Lichtstreuung an Grenzflächen

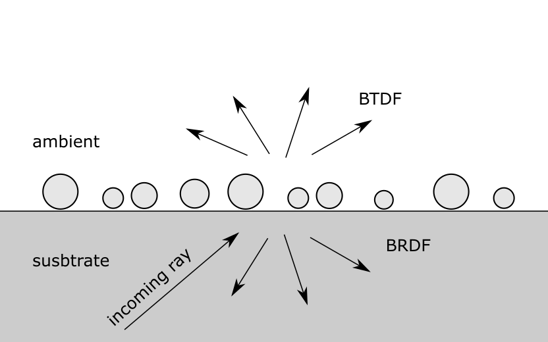

Raue oder mit Partikeln kontaminierte Oberflächen oder Grenzflächen streuen Licht, das auf sie fällt und werden dadurch selbst zu einer Lichtquelle, einem Fremdleuchter. Die Strahldichte dieser Lichtquelle, bezogen auf die Bestrahlungsstärke des einfallenden Lichts heißt BSDF (bi-directional scattering distribution function) und beschreibt die Streueigenschaften der Fläche, mit Ausnahme der Polarisation des Streulichts, vollständig. Je nachdem, ob man sich für das diffus transmittierte oder reflektierte Licht interessiert, spricht man auch von der BTDF (bi-directional transmittance distribution function) oder BRDF (bi-directional reflectance distribution function).



Für die Optiksimulation werden Streumodelle verwendet. Im Idealfall bestimmt man die BSDF aus Messungen, an die ein geeignetes Streumodell angepasst wird. Wenn die Streuzentren ausreichend gut bekannt sind, ist auch eine Berechnung der BSDF möglich.




Unsere Leistungen

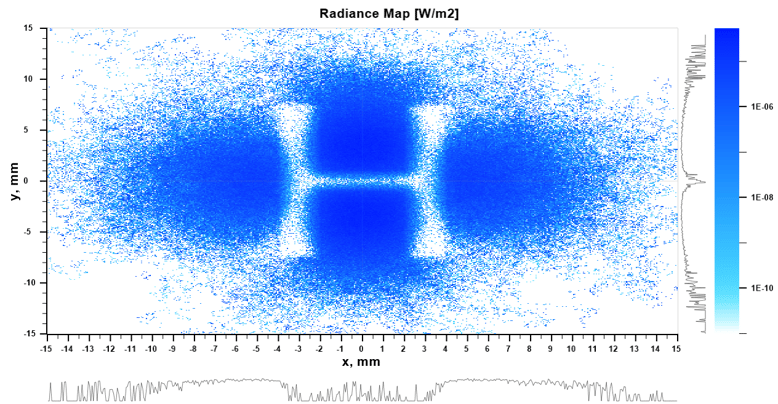

• Simulation optischer Systeme unter Berücksichtigung von Oberflächenstreuung



• Erstellung effektiver BSDF-Modelle für strukturierte Oberflächen und (dünne)
  volumenstreuende Schichten



• Erstellung und Bewertung von BSDF-, BRDF- oder BTDF-Modellen aus Messdaten

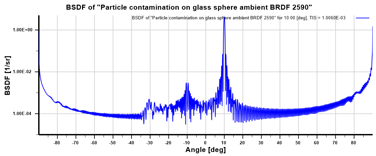

• Berechnung von Streumodellen für Oberflächenkontamination (Mie-Streuung)
  und optische Oberflächen





Volumenlichtstreuung

Kleine Partikel oder andere Volumeninhomogenitäten erzeugen Streulicht und führen zu einer Trübung. Die Eigenschaften eines Volumenstreuers hängen von der Art der Streuzentren und deren Anzahl bzw. räumlicher Verteilung ab. Für die Modellierung der Einzelstreuung stehen zahlreiche theoretische Methoden zur Verfügung, vor allem die Mie-Theorie. Die Modellierung des Volumenstreuers (Einzelstreuung und Ausbreitung zwischen den Streuzentren) geschieht im Rahmen des Strahlungstransports.






Unsere Leistungen

  • Allgemeine technologische und wissenschaftliche Beratung
  • Erstellen von Volumenstreumodellen aus Messdaten
  • Modellierung der Einzelstreuung im Rahmen der Mie-Theorie sowie anderer Methoden
  • Durchführung von Strahlungstransportrechnungen (vorwiegend auf Monte-Carlo-Basis)
  • Simulation kompletter optomechanischer Systeme, in denen Volumenstreuung eine Rolle spielt
    (zum Beispiel Gewebeoptik, Modellierung diffuser Lichtleiter, Partikelgrößenmessgeräte)
  • Softwareentwicklung für Einzelpartikel- und Volumenstreuung
  • Schulungen
